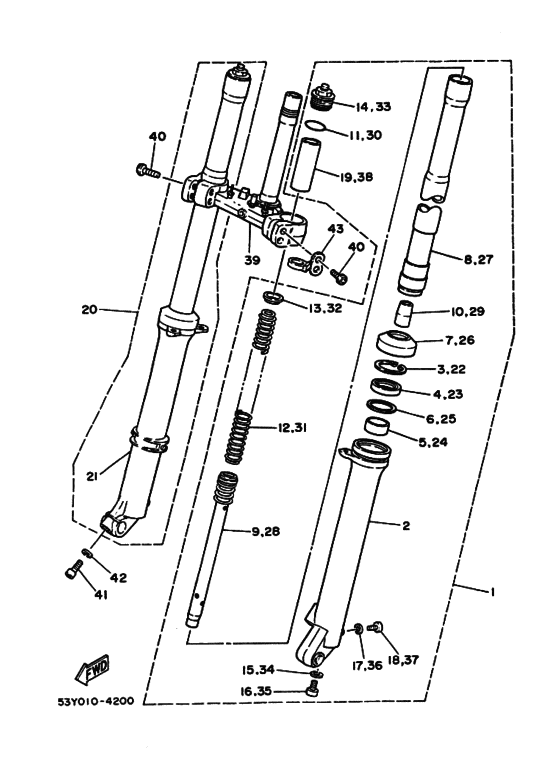

Front fork Diagram Yamaha TY250
- Year
- 1984
- Colour
- White (WW; 0036)
- Model code
- 53Y0
- Sales region
- Japan (010)
- Engine Capacity
- 250
- Color Variant
- A
- Model
- TY250
Difficulties in parts search?
Difficulties in parts search?
| Description | OEM Part # | Price | |||
|---|---|---|---|---|---|
|
1
|
1
53Y-23102-00-00
Frontfork Assembly Lh
フロントフオークアセンブリ ; レフト |
53Y-23102-00-00 |
— | ||
| replacement | |||||
|
1
|
1
999-99999-99-00
Not Available
フロントフオークアセンブリ ; レフト |
999-99999-99-00 |
— | ||
|
2
|
2
38V-23126-00-FH
Outer Tube Lh
．チユーブ，アウタ １; フアイヤーレツド |
38V-23126-00-FH |
— | ||
| replacement | |||||
|
2
|
2
999-99999-99-00
Not Available
．チユーブ，アウタ １; フアイヤーレツド |
999-99999-99-00 |
— | ||
|
3
|
3
4A1-23156-00-00 Ring, Snap．グリツプ，オイルシール; |
4A1-23156-00-00 |
from US $4.22 |
||
|
4
|
4
1W1-23145-L0-00 Oil Seal．オイルシール; |
1W1-23145-L0-00 |
from US $16.86 |
||
| replacement | |||||
|
4
|
4
48Y-23145-00-00 Oil Seal．オイルシール; |
48Y-23145-00-00 |
from US $16.86 |
||
|
5
|
5
30X-23125-00-00 Metal, Slide 1．メタル，スライド １; |
30X-23125-00-00 |
from US $29.13 |
||
|
6
|
6
5K5-23149-00-00 Washer, Spring Upper．ワツシヤ，スプリングアツパ; |
5K5-23149-00-00 |
from US $6.66 |
||
|
7
|
7
3J2-23144-00-00 Seal, Dust．シール，ダスト; |
3J2-23144-00-00 |
from US $30.46 |
||
|
8
|
8
38V-23110-00-00
Inner Tube
．インナチユーブコンプリート １; |
38V-23110-00-00 |
— | ||
|
9
|
9
38V-23170-00-00
Cylinder, Frtfrk
．シリンダコンプリート，フロントフオーク; |
38V-23170-00-00 |
— | ||
| replacement | |||||
|
9
|
9
999-99999-99-00
Not Available
．シリンダコンプリート，フロントフオーク; |
999-99999-99-00 |
— | ||
|
10
|
10
1W1-23173-L0-00 Taper Spindle．スピンドル，テーパ; |
1W1-23173-L0-00 |
from US $24.65 |
||
|
11
|
11
1W1-23114-L0-00 Gasket．ガスケツト; |
1W1-23114-L0-00 |
from US $7.37 |
||
|
12
|
12
38V-23141-00-00
Spring
．スプリング，フロントフオーク; |
38V-23141-00-00 |
— | ||
| replacement | |||||
|
12
|
12
999-99999-99-00
Not Available
．スプリング，フロントフオーク; |
999-99999-99-00 |
— | ||
|
13
|
13
1W1-23142-L0-00
Seat, Spring Upper
．シート，スプリングアツパ; |
1W1-23142-L0-00 |
— | ||
|
14
|
14
53Y-23111-00-00
Bolt, Cap
．ボルトキヤツプ; |
53Y-23111-00-00 |
— | ||
|
15
|
15
509-23158-L0-00 Gasket．ガスケツト; |
509-23158-L0-00 |
from US $4.03 |
||
|
16
|
16
278-23181-50-00
Bolt, Hexagon Socket Head
．ボルト，ヘキサゴンソケツトヘツド; |
278-23181-50-00 |
— | ||
| replacement | |||||
|
16
|
16
3D8-23181-00-00 Bolt, Hexagon Socket Head．ボルト，ヘキサゴンソケツトヘツド; |
3D8-23181-00-00 |
from US $5.41 |
||
|
17
|
17
122-23129-00-00 Gasket, Drain Plug．ガスケツト，ドレーンプラグ; |
122-23129-00-00 |
from US $3.26 |
||
|
18
|
18
122-23119-01-00 Plug, Drain．プラグドレーン; |
122-23119-01-00 |
US $1.56 |
||
| replacements | |||||
|
18
|
18
98517-04006-00 Screw, Pan Head．プラグドレーン; |
98517-04006-00 |
from US $1.28 |
||
|
18
|
18
985-11040-06-00
Screw, Pan Head (98502-04006)
．プラグドレーン; |
985-11040-06-00 |
— | ||
|
19
|
19
38V-23118-01-00 Spacer．スペーサ; |
38V-23118-01-00 |
US $14.51 |
||
| replacements | |||||
|
19
|
19
4V5-23118-L1-00 Spacer．スペーサ; |
4V5-23118-L1-00 |
US $14.51 |
||
|
19
|
19
999-99999-99-00
Not Available
．スペーサ; |
999-99999-99-00 |
— | ||
|
20
|
20
53Y-23103-00-00
Front Fork Assembly Rh
フロントフオークアセンブリ ; ライト |
53Y-23103-00-00 |
— | ||
| replacement | |||||
|
20
|
20
999-99999-99-00
Not Available
フロントフオークアセンブリ ; ライト |
999-99999-99-00 |
— | ||
|
21
|
21
38V-23136-00-FH
Outer Tube Rh
．チユーブ，アウタ ２; フアイヤーレツド |
38V-23136-00-FH |
— | ||
| replacement | |||||
|
21
|
21
999-99999-99-00
Not Available
．チユーブ，アウタ ２; フアイヤーレツド |
999-99999-99-00 |
— | ||
|
22
|
22
4A1-23156-00-00 Ring, Snap．クリツプ，オイルシール; |
4A1-23156-00-00 |
from US $4.22 |
||
|
23
|
23
1W1-23145-L0-00 Oil Seal．オイルシール; |
1W1-23145-L0-00 |
from US $16.86 |
||
| replacement | |||||
|
23
|
23
48Y-23145-00-00 Oil Seal．オイルシール; |
48Y-23145-00-00 |
from US $16.86 |
||
|
24
|
24
30X-23125-00-00 Metal, Slide 1．メタル，スライド １; |
30X-23125-00-00 |
from US $29.13 |
||
|
25
|
25
5K5-23149-00-00 Washer, Spring Upper．ワツシヤ，スプリングアツパ; |
5K5-23149-00-00 |
from US $6.66 |
||
|
26
|
26
3J2-23144-00-00 Seal, Dust．シール，ダスト; |
3J2-23144-00-00 |
from US $30.46 |
||
|
27
|
27
38V-23110-00-00
Inner Tube
．インナチユーブコンプリート １; |
38V-23110-00-00 |
— | ||
|
28
|
28
38V-23170-00-00
Cylinder, Frtfrk
．シリンダコンプリート，フロントフオーク; |
38V-23170-00-00 |
— | ||
| replacement | |||||
|
28
|
28
999-99999-99-00
Not Available
．シリンダコンプリート，フロントフオーク; |
999-99999-99-00 |
— | ||
|
29
|
29
1W1-23173-L0-00 Taper Spindle．スピンドル，テーパ; |
1W1-23173-L0-00 |
from US $24.65 |
||
|
30
|
30
1W1-23114-L0-00 Gasket．ガスケツト; |
1W1-23114-L0-00 |
from US $7.37 |
||
|
31
|
31
33V-23141-00-00
Spring, Front Fork
．スプリング，フロントフオーク; |
33V-23141-00-00 |
— | ||
|
32
|
32
1W1-23142-L0-00
Seat, Spring Upper
．シート，スプリングアツパ; |
1W1-23142-L0-00 |
— | ||
|
33
|
33
53Y-23111-00-00
Bolt, Cap
．ボルトキヤツピ; |
53Y-23111-00-00 |
— | ||
|
34
|
34
509-25158-L0-00
Spring, Lever Return
．ガスケツト; |
509-25158-L0-00 |
— | ||
|
35
|
35
278-23181-50-00
Bolt, Hexagon Socket Head
．ボルト，ヘキサゴンソケツトヘツド; |
278-23181-50-00 |
— | ||
| replacement | |||||
|
35
|
35
3D8-23181-00-00 Bolt, Hexagon Socket Head．ボルト，ヘキサゴンソケツトヘツド; |
3D8-23181-00-00 |
from US $5.41 |
||
|
36
|
36
122-23129-00-00 Gasket, Drain Plug．ガスケツト，ドレーンプラグ; |
122-23129-00-00 |
from US $3.26 |
||
|
37
|
37
122-23119-01-00 Plug, Drain．プラグ，ドレーン; |
122-23119-01-00 |
US $1.56 |
||
| replacements | |||||
|
37
|
37
98517-04006-00 Screw, Pan Head．プラグ，ドレーン; |
98517-04006-00 |
from US $1.28 |
||
|
37
|
37
985-11040-06-00
Screw, Pan Head (98502-04006)
．プラグ，ドレーン; |
985-11040-06-00 |
— | ||
|
38
|
38
38V-23118-01-00 Spacer．スペーサ; |
38V-23118-01-00 |
US $14.51 |
||
| replacements | |||||
|
38
|
38
4V5-23118-L1-00 Spacer．スペーサ; |
4V5-23118-L1-00 |
US $14.51 |
||
|
38
|
38
999-99999-99-00
Not Available
．スペーサ; |
999-99999-99-00 |
— | ||
|
39
|
39
53Y-23340-00-00
Under Bracket Comp
アンダブラケツトコンプリート; |
53Y-23340-00-00 |
— | ||
|
40
|
40
90110-08071-00 Bolt, Hexagon Socket Head．ボルト，ヘキサゴンソケツトヘツド; |
90110-08071-00 |
from US $4.72 |
||
|
41
|
41
91311-08028-00 Bolt, Skt Head 46Y |
91311-08028-00 |
US $1.07 |
||
| replacement | |||||
|
41
|
41
913-17080-25-00 Bolt |
913-17080-25-00 |
from US $1.16 |
||
|
42
|
42
929-01081-00-00
Washer, Spring
ワツシヤ，スプリング; |
929-01081-00-00 |
— | ||
| replacement | |||||
|
42
|
42
92990-08100-00 Ybs67-8 Washer, Springワツシヤ，スプリング; |
92990-08100-00 |
from US $1.66 |
||
|
43
|
43
3R4-23317-00-00 Holder, Cableホルダ，ケーブル; |
3R4-23317-00-00 |
from US $25.08 |
||
