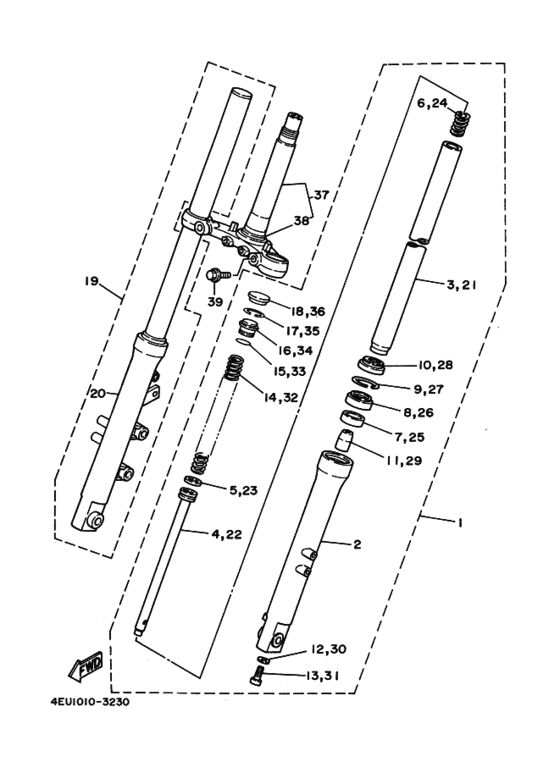

Front fork Diagram Yamaha TZR50
- Year
- 1995
- Colour
- Yamaha Black (YB; 0033)
- Model code
- 4EU3
- Sales region
- Japan (010)
- Engine Capacity
- 50
- Color Variant
- B
- Model
- TZR50
Difficulties in parts search?
Difficulties in parts search?
| Description | OEM Part # | Price | |||
|---|---|---|---|---|---|
|
1
|
1
4EU-23102-00-00
Front Fork Assy (L.h)
フロントフオークアセンブリ; レフト |
4EU-23102-00-00 |
— | ||
|
2
|
2
4EU-23126-00-00
Tube, Outer (L.h)
．チユーブ，アウタ １; （＊１） |
4EU-23126-00-00 |
— | ||
|
3
|
3
4EU-23110-00-00 Inner Tube Comp.1．インナチユーブコンプリート １; （＊２） |
4EU-23110-00-00 |
US $192.19 |
||
|
4
|
4
4EU-23171-00-00
Piston, Front Fork
．ピストン，フロントフオーク; |
4EU-23171-00-00 |
— | ||
|
5
|
5
4EU-23157-00-00 Ring, Piston．リング，ピストン; |
4EU-23157-00-00 |
US $10.87 |
||
|
6
|
6
5H5-23151-00-00
Spring, Rebound
．スプリング，リバウンド; |
5H5-23151-00-00 |
— | ||
|
7
|
7
3FY-23125-00-00 Metal, Slide 1．メタル，スライド １; |
3FY-23125-00-00 |
US $28.48 |
||
|
8
|
8
93110-30008-00 Oil Seal, Swo-Type．オイルシール; （＊３） |
93110-30008-00 |
from US $11.62 |
||
| replacement | |||||
|
8
|
8
93110-30013-00 Oil Seal, Swo-Type．オイルシール; （＊３） |
93110-30013-00 |
from US $11.62 |
||
|
9
|
9
93450-43072-00 Circlip, Inner．サークリツプ; |
93450-43072-00 |
from US $2.79 |
||
|
10
|
10
10W-23144-F0-00 Seal, Dust．シール，ダスト; |
10W-23144-F0-00 |
US $23.09 |
||
|
11
|
11
36F-23173-00-00
Spindle, Taper
．スピンドル，テーパ; |
36F-23173-00-00 |
— | ||
|
12
|
12
90430-08155-00 Gasket．ガスケツト; |
90430-08155-00 |
US $1.70 |
||
| replacements | |||||
|
12
|
12
90430-08143-00 Gasket．ガスケツト; |
90430-08143-00 |
from US $1.81 |
||
|
12
|
12
90201-08087-00 Washer, Plate 3411117500．ガスケツト; |
90201-08087-00 |
from US $1.39 |
||
|
13
|
13
913-11080-25-00 Bolt, Hexagon Socket Head．ボルト; |
913-11080-25-00 |
from US $1.42 |
||
| replacement | |||||
|
13
|
13
91314-08025-00 Bolt, Hexagon Socket Head．ボルト; |
91314-08025-00 |
from US $1.52 |
||
|
14
|
14
4EU-23141-00-00
Spring, Front Fork
．スプリング，フロントフオーク; （＊４） |
4EU-23141-00-00 |
— | ||
|
15
|
15
93210-21276-00 O-Ring．Ｏ−リング; |
93210-21276-00 |
from US $1.81 |
||
| replacement | |||||
|
15
|
15
93210-21001-00 O-Ring．Ｏ−リング; |
93210-21001-00 |
from US $1.81 |
||
|
16
|
16
5H5-23111-00-00 Bolt, Cap．ボルト，キヤツプ; |
5H5-23111-00-00 |
from US $28.89 |
||
|
17
|
17
93450-27071-00 Circlip, Inner．サークリツプ; |
93450-27071-00 |
from US $3.40 |
||
|
18
|
18
5H5-23154-00-00 Plug, Inner Tube．プラグ，インナチユーブ; |
5H5-23154-00-00 |
from US $12.15 |
||
|
19
|
19
4EU-23103-00-00
Front Fork Assy (R.h)
フロントフオークアセンブリ; ライト |
4EU-23103-00-00 |
— | ||
|
20
|
20
4EU-23136-00-00
Tube, Outer 2
．チユーブ，アウタ ; ライト; （＊１） |
4EU-23136-00-00 |
— | ||
|
21
|
21
4EU-23110-00-00 Inner Tube Comp.1．インナチユーブコンプリート １; （＊２） |
4EU-23110-00-00 |
US $192.19 |
||
|
22
|
22
4EU-23171-00-00
Piston, Front Fork
．ピストン，フロントフオーク; |
4EU-23171-00-00 |
— | ||
|
23
|
23
4EU-23157-00-00 Ring, Piston．リング，ピストン; |
4EU-23157-00-00 |
US $10.87 |
||
|
24
|
24
5H5-23151-00-00
Spring, Rebound
．スプリング，リバウンド; |
5H5-23151-00-00 |
— | ||
|
25
|
25
3FY-23125-00-00 Metal, Slide 1．メタル，スライド １; |
3FY-23125-00-00 |
US $28.48 |
||
|
26
|
26
93110-30008-00 Oil Seal, Swo-Type．オイルシール; （＊３） |
93110-30008-00 |
from US $11.62 |
||
| replacement | |||||
|
26
|
26
93110-30013-00 Oil Seal, Swo-Type．オイルシール; （＊３） |
93110-30013-00 |
from US $11.62 |
||
|
27
|
27
93450-43072-00 Circlip, Inner．サークリツプ; |
93450-43072-00 |
from US $2.79 |
||
|
28
|
28
10W-23144-F0-00 Seal, Dust．シール，ダスト; |
10W-23144-F0-00 |
US $23.09 |
||
|
29
|
29
36F-23173-00-00
Spindle, Taper
．スピンドル，テーパ; |
36F-23173-00-00 |
— | ||
|
30
|
30
90430-08155-00 Gasket．ガスケツト; |
90430-08155-00 |
US $1.70 |
||
| replacements | |||||
|
30
|
30
90430-08143-00 Gasket．ガスケツト; |
90430-08143-00 |
from US $1.81 |
||
|
30
|
30
90201-08087-00 Washer, Plate 3411117500．ガスケツト; |
90201-08087-00 |
from US $1.39 |
||
|
31
|
31
913-11080-25-00 Bolt, Hexagon Socket Head．ボルト; |
913-11080-25-00 |
from US $1.42 |
||
| replacement | |||||
|
31
|
31
91314-08025-00 Bolt, Hexagon Socket Head．ボルト; |
91314-08025-00 |
from US $1.52 |
||
|
32
|
32
4EU-23141-00-00
Spring, Front Fork
．スプリング，フロントフオーク; （＊４） |
4EU-23141-00-00 |
— | ||
|
33
|
33
93210-21276-00 O-Ring．Ｏ−リング; |
93210-21276-00 |
from US $1.81 |
||
| replacement | |||||
|
33
|
33
93210-21001-00 O-Ring．Ｏ−リング; |
93210-21001-00 |
from US $1.81 |
||
|
34
|
34
5H5-23111-00-00 Bolt, Cap．ボルト，キヤツプ; |
5H5-23111-00-00 |
from US $28.89 |
||
|
35
|
35
93450-27071-00 Circlip, Inner．サークリツプ; |
93450-27071-00 |
from US $3.40 |
||
|
36
|
36
5H5-23154-00-00 Plug, Inner Tube．プラグ，インナチユーブ; |
5H5-23154-00-00 |
from US $12.15 |
||
|
37
|
37
3TU-23340-00-00 Under Bracket Compアンダブラケツトコンプリート; |
3TU-23340-00-00 |
US $296.73 |
||
|
38
|
38
156-23411-00-00 Race, Ball 1．レース，ボール １; |
156-23411-00-00 |
from US $17.10 |
||
| replacement | |||||
|
38
|
38
B6E-23411-00-00 Race, Ball 1．レース，ボール １; |
B6E-23411-00-00 |
from US $9.65 |
||
|
39
|
39
958-17100-30-00 Bolt, Flange |
958-17100-30-00 |
from US $1.18 |
||
