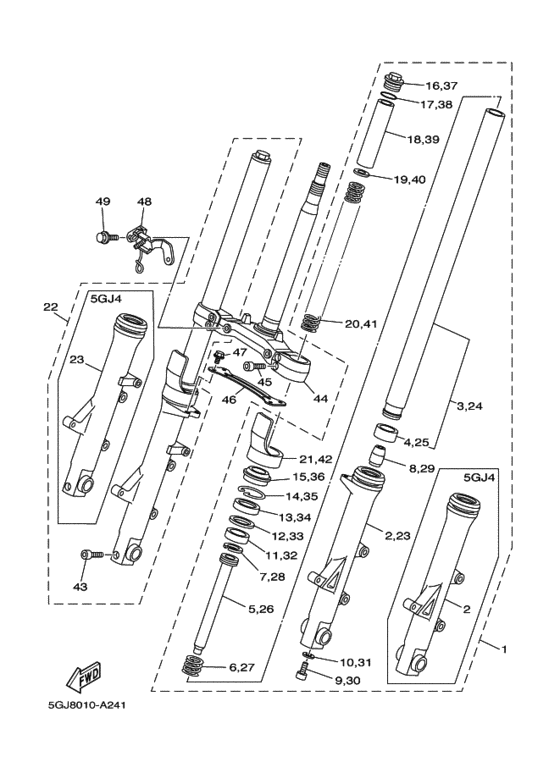

Front fork Diagram Yamaha XP500 T-MAX
- Year
- 2002
- Colour
- Deep Purplish Blue Metallic C (DPBMC; 0564)
- Model code
- 5GJ8
- Sales region
- Japan (010)
- Engine Capacity
- 500
- Color Variant
- A
- Model
- XP500
Difficulties in parts search?
Difficulties in parts search?
| Description | OEM Part # | Price | |||
|---|---|---|---|---|---|
|
1
|
1
5GJ-23102-20-00
Front Fork Assy (L.h)
フロントフオークアセンブリ; レフト |
5GJ-23102-20-00 |
— | ||
| replacement | |||||
|
1
|
1
5GJ-23102-21-00
Front Fork Assy (L.h)
フロントフオークアセンブリ; レフト |
5GJ-23102-21-00 |
— | ||
|
2
|
2
5GJ-23126-20-00
Tube, Outer (Left)
．チユーブ，アウタ １; |
5GJ-23126-20-00 |
— | ||
|
3
|
3
5GJ-23110-10-00 Inner Tube Comp.1．インナチユーブコンプリート １; |
5GJ-23110-10-00 |
US $362.82 |
||
| replacement | |||||
|
3
|
3
5GJ-23110-11-00 Inner Tube Comp.1．インナチユーブコンプリート １; |
5GJ-23110-11-00 |
US $362.82 |
||
|
4
|
4
3XC-23135-00-00 Metal, Slide．．メタル，スライド ２; |
3XC-23135-00-00 |
from US $13.60 |
||
|
5
|
5
5GJ-23171-00-00
Piston, Front Fork
．ピストン，フロントフオーク; |
5GJ-23171-00-00 |
— | ||
|
6
|
6
3LN-23151-00-00 Spring, Rebound．スプリング，リバウンド; |
3LN-23151-00-00 |
US $5.29 |
||
|
7
|
7
3LN-23157-00-00 Ring, Piston．リング，ピストン; |
3LN-23157-00-00 |
US $8.36 |
||
|
8
|
8
3LN-23173-00-00 Spindle, Taper．スピンドル，テーパ; |
3LN-23173-00-00 |
US $10.87 |
||
|
9
|
9
90110-08N51-00 Bolt, Hexagon Socket Head．ボルト，ヘキサゴンソケツトヘツド; |
90110-08N51-00 |
from US $5.56 |
||
|
10
|
10
90201-081E6-00 Gasket．ワツシヤ，プレート; |
90201-081E6-00 |
US $1.70 |
||
| replacements | |||||
|
10
|
10
90430-08143-00 Gasket．ワツシヤ，プレート; |
90430-08143-00 |
from US $1.81 |
||
|
10
|
10
90201-08087-00 Washer, Plate 3411117500．ワツシヤ，プレート; |
90201-08087-00 |
from US $1.39 |
||
|
11
|
11
3XC-23125-00-00 Metal, Side 1．メタル，スライド １; |
3XC-23125-00-00 |
from US $13.88 |
||
|
12
|
12
1UF-23115-00-00 Guide, Cover Upper．ガイド，カバーアツパ; |
1UF-23115-00-00 |
from US $4.82 |
||
|
13
|
13
5GJ-23145-00-00 Oil Seal．オイルシール; （＊３） |
5GJ-23145-00-00 |
from US $14.88 |
||
|
14
|
14
1UF-23156-00-00 Clip, Oil Seal．クリツプ，オイルシール; |
1UF-23156-00-00 |
from US $7.47 |
||
|
15
|
15
5GJ-23144-00-00 Seal, Dust．シール，ダスト; |
5GJ-23144-00-00 |
from US $16.43 |
||
|
16
|
16
3LN-23111-00-00
Bolt, Cap
．ボルト，キヤツプ; |
3LN-23111-00-00 |
— | ||
|
17
|
17
93210-30694-00 O-Ring．Ｏ−リング; |
93210-30694-00 |
from US $1.94 |
||
|
18
|
18
3LN-23118-00-00
Spacer
．スペーサ; |
3LN-23118-00-00 |
— | ||
|
19
|
19
3LN-23142-00-00 Seat, Spring Upper．シート，スプリングアツパ; |
3LN-23142-00-00 |
US $1.28 |
||
| replacement | |||||
|
19
|
19
902-01202-79-00 Washer, Plate．シート，スプリングアツパ; |
902-01202-79-00 |
from US $1.28 |
||
|
20
|
20
5GJ-23141-00-00
Spring, Front Fork
．スプリング，フロントフオーク; （＊４） |
5GJ-23141-00-00 |
— | ||
|
21
|
21
5GJ-2331G-00-00
Cover
．カバー; |
5GJ-2331G-00-00 |
— | ||
|
22
|
22
5GJ-23103-20-00
Front Fork Assy (R.h)
フロントフオークアセンブリ; ライト |
5GJ-23103-20-00 |
— | ||
| replacement | |||||
|
22
|
22
5GJ-23103-21-00
Front Fork Assy (R.h)
フロントフオークアセンブリ; ライト |
5GJ-23103-21-00 |
— | ||
|
23
|
23
5GJ-23136-20-00
Tube, Outer 2
．チユーブ，アウタ ; ライト |
5GJ-23136-20-00 |
— | ||
|
24
|
24
5GJ-23110-10-00 Inner Tube Comp.1．インナチユーブコンプリート １; |
5GJ-23110-10-00 |
US $362.82 |
||
| replacement | |||||
|
24
|
24
5GJ-23110-11-00 Inner Tube Comp.1．インナチユーブコンプリート １; |
5GJ-23110-11-00 |
US $362.82 |
||
|
25
|
25
3XC-23135-00-00 Metal, Slide．．メタル，スライド ２; |
3XC-23135-00-00 |
from US $13.60 |
||
|
26
|
26
5GJ-23171-00-00
Piston, Front Fork
．ピストン，フロントフオーク; |
5GJ-23171-00-00 |
— | ||
|
27
|
27
3LN-23151-00-00 Spring, Rebound．スプリング，リバウンド; |
3LN-23151-00-00 |
US $5.29 |
||
|
28
|
28
3LN-23157-00-00 Ring, Piston．リング，ピストン; |
3LN-23157-00-00 |
US $8.36 |
||
|
29
|
29
3LN-23173-00-00 Spindle, Taper．スピンドル，テーパ; |
3LN-23173-00-00 |
US $10.87 |
||
|
30
|
30
90110-08N51-00 Bolt, Hexagon Socket Head．ボルト，ヘキサゴンソケツトヘツド; |
90110-08N51-00 |
from US $5.56 |
||
|
31
|
31
90201-081E6-00 Gasket．ワツシヤ，プレート; |
90201-081E6-00 |
US $1.70 |
||
| replacements | |||||
|
31
|
31
90430-08143-00 Gasket．ワツシヤ，プレート; |
90430-08143-00 |
from US $1.81 |
||
|
31
|
31
90201-08087-00 Washer, Plate 3411117500．ワツシヤ，プレート; |
90201-08087-00 |
from US $1.39 |
||
|
32
|
32
3XC-23125-00-00 Metal, Side 1．メタル，スライド １; |
3XC-23125-00-00 |
from US $13.88 |
||
|
33
|
33
1UF-23115-00-00 Guide, Cover Upper．ガイド，カバーアツパ; |
1UF-23115-00-00 |
from US $4.82 |
||
|
34
|
34
5GJ-23145-00-00 Oil Seal．オイルシール; |
5GJ-23145-00-00 |
from US $14.88 |
||
|
35
|
35
1UF-23156-00-00 Clip, Oil Seal．クリツプ，オイルシール; |
1UF-23156-00-00 |
from US $7.47 |
||
|
36
|
36
5GJ-23144-00-00 Seal, Dust．シール，ダスト; |
5GJ-23144-00-00 |
from US $16.43 |
||
|
37
|
37
3LN-23111-00-00
Bolt, Cap
．ボルト，キヤツプ; |
3LN-23111-00-00 |
— | ||
|
38
|
38
93210-30694-00 O-Ring．Ｏ−リング; |
93210-30694-00 |
from US $1.94 |
||
|
39
|
39
3LN-23118-00-00
Spacer
．スペーサ; |
3LN-23118-00-00 |
— | ||
|
40
|
40
3LN-23142-00-00 Seat, Spring Upper．シート，スプリングアツパ; |
3LN-23142-00-00 |
US $1.28 |
||
| replacement | |||||
|
40
|
40
902-01202-79-00 Washer, Plate．シート，スプリングアツパ; |
902-01202-79-00 |
from US $1.28 |
||
|
41
|
41
5GJ-23141-00-00
Spring, Front Fork
．スプリング，フロントフオーク; |
5GJ-23141-00-00 |
— | ||
|
42
|
42
5GJ-2331G-00-00
Cover
．カバー; |
5GJ-2331G-00-00 |
— | ||
|
43
|
43
91317-08040-00 Bolt．ボルト; |
91317-08040-00 |
from US $1.07 |
||
|
44
|
44
5GJ-23340-00-00 Under Bracket Compアンダブラケツトコンプリート; |
5GJ-23340-00-00 |
US $480.13 |
||
| replacement | |||||
|
44
|
44
5GJ-23340-01-00 Under Bracket Compアンダブラケツトコンプリート; |
5GJ-23340-01-00 |
US $480.13 |
||
|
45
|
45
913-17080-25-00 Boltボルト; |
913-17080-25-00 |
from US $1.16 |
||
|
46
|
46
5GJ-21512-00-00 Bracket, Fender |
5GJ-21512-00-00 |
US $19.83 |
||
|
47
|
47
90105-06690-00 Bolt, Flangeボルト，フランジ; |
90105-06690-00 |
from US $1.07 |
||
| replacement | |||||
|
47
|
47
958-17060-16-00 Bolt, Flangeボルト，フランジ; |
958-17060-16-00 |
from US $1.18 |
||
|
48
|
48
5GJ-23377-00-00 Bracket, Hornブラケツト，ホーン; |
5GJ-23377-00-00 |
US $17.95 |
||
|
49
|
49
958-07060-10-00
Bolt, Flange
|
958-07060-10-00 |
— | ||
| replacement | |||||
|
49
|
49
95817-06010-00 Bolt, Flange |
95817-06010-00 |
from US $1.18 |
||
