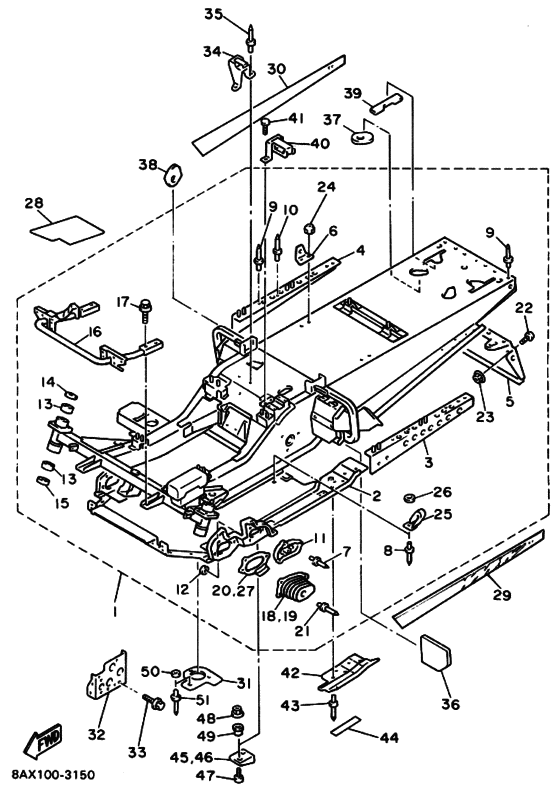

Frame Diagram Yamaha VX750 Vmax-4
- Model code
- 8AX1
- Engine Capacity
- 750
- Year
- 1993
- Sales region
- Europe (020)
- Colour
- Yamaha Black (YB; 0033)
- Color Variant
- A
Difficulties in parts search?
Difficulties in parts search?
Description | OEM Part # | Price | |||
---|---|---|---|---|---|
1
|
1
89A-21910-01-00
Frame Asy
|
89A-21910-01-00 |
— | ||
replacement | |||||
1
|
1
89A-21910-02-00
Frame Comp
|
89A-21910-02-00 |
— | ||
2
|
2
89A-21912-00-00 Panel, Sub Frame 1 |
89A-21912-00-00 |
US $572.27 |
||
3
|
3
89A-21964-00-00
Patch 4
|
89A-21964-00-00 |
— | ||
4
|
4
89A-21965-00-00
Patch 5
|
89A-21965-00-00 |
— | ||
5
|
5
89A-21923-00-00
Reineforcement, Frame Rear 1
|
89A-21923-00-00 |
— | ||
replacements | |||||
5
|
5
89A-21923-20-00
Reineforcement, Frame Rear 1
|
89A-21923-20-00 |
— | ||
5
|
5
89A-21923-01-00
Reineforcement, Frame Rear 1
|
89A-21923-01-00 |
— | ||
5
|
5
89A-21923-10-00
Reineforcement, Frame Rear 1
|
89A-21923-10-00 |
— | ||
6
|
6
8V0-21946-00-00 Bracket, Seat Fitting |
8V0-21946-00-00 |
from US $4.19 |
||
7
|
7
90267-40076-00 Rivet, Blind |
90267-40076-00 |
from US $1.80 |
||
8
|
8
90267-48141-00 Rivet, Blind (4.8X18.6 Black) |
90267-48141-00 |
from US $1.05 |
||
replacement | |||||
8
|
8
90267-48018-00 Rivet, Blind (4.8X18.6 Black) |
90267-48018-00 |
from US $1.05 |
||
9
|
9
90267-48060-00 Rivet, Blind (4.8X12.9 Black) |
90267-48060-00 |
from US $2.39 |
||
10
|
10
90269-04044-00 Rivet |
90269-04044-00 |
from US $1.13 |
||
11
|
11
8M6-2198F-00-00 Cover 1 |
8M6-2198F-00-00 |
from US $4.04 |
||
12
|
12
90201-047A7-00 Washer, Plate |
90201-047A7-00 |
from US $1.20 |
||
replacement | |||||
12
|
12
90201-04027-00 Washer, Plate |
90201-04027-00 |
from US $1.20 |
||
13
|
13
90380-38205-00 Bush, Solid |
90380-38205-00 |
US $18.79 |
||
14
|
14
93102-38441-00 Oil Seal |
93102-38441-00 |
US $9.41 |
||
15
|
15
93103-38172-00
Oil Seal
|
93103-38172-00 |
— | ||
replacement | |||||
15
|
15
999-99999-99-00
Not Available
|
999-99999-99-00 |
— | ||
16
|
16
89A-77512-00-00
Bumper, Front 2
|
89A-77512-00-00 |
— | ||
17
|
17
95811-08040-00 Bolt, Flange |
95811-08040-00 |
from US $0.90 |
||
replacement | |||||
17
|
17
95817-08040-00 Bolt, Flange |
95817-08040-00 |
from US $0.90 |
||
18
|
18
89A-2198F-00-00
Cover 1
|
89A-2198F-00-00 |
— | ||
19
|
19
89A-2198J-00-00
Cover 3
|
89A-2198J-00-00 |
— | ||
20
|
20
89A-77526-00-00
Washer 2
|
89A-77526-00-00 |
— | ||
21
|
21
90267-48051-00 Rivet, Blind (4.8X18.7 Black) |
90267-48051-00 |
from US $2.09 |
||
22
|
22
98903-06014-00 Screw, Bind |
98903-06014-00 |
from US $2.09 |
||
replacement | |||||
22
|
22
98980-06014-00 Screw, Bind |
98980-06014-00 |
from US $2.09 |
||
23
|
23
957-01065-00-00
Nut, Flange(34M)
|
957-01065-00-00 |
— | ||
replacement | |||||
23
|
23
95780-06500-00 Nut, Flange |
95780-06500-00 |
from US $0.90 |
||
24
|
24
95701-06300-00 Nut, Nylon |
95701-06300-00 |
from US $1.50 |
||
replacement | |||||
24
|
24
95707-06300-00 Nut, Nylon |
95707-06300-00 |
from US $1.50 |
||
25
|
25
90465-08277-00 Clamp(51Y) |
90465-08277-00 |
from US $3.74 |
||
26
|
26
90201-04756-00 Washer, Plate |
90201-04756-00 |
US $1.20 |
||
replacements | |||||
26
|
26
902-01044-R6-00
Washer, Plate (90201-04325-00 )
|
902-01044-R6-00 |
— | ||
26
|
26
90201-04027-00 Washer, Plate |
90201-04027-00 |
from US $1.20 |
||
27
|
27
89A-77525-00-00
Washer 1
|
89A-77525-00-00 |
— | ||
28
|
28
89A-2199H-01-00
Shield, Heat
|
89A-2199H-01-00 |
— | ||
29
|
29
8AX-77351-00-00
Emblem 1
|
8AX-77351-00-00 |
— | ||
30
|
30
8AX-77352-00-00
Emblem 2
|
8AX-77352-00-00 |
— | ||
replacement | |||||
30
|
30
999-99999-99-00
Not Available
|
999-99999-99-00 |
— | ||
31
|
31
89A-2199F-00-00
Shield, Noise
|
89A-2199F-00-00 |
— | ||
32
|
32
89A-21955-00-00
Bracket, Tool Box Fitting
|
89A-21955-00-00 |
— | ||
33
|
33
958-11060-12-00
Bolt, Flange (4H7)
|
958-11060-12-00 |
— | ||
replacements | |||||
33
|
33
958-17060-12-00 Bolt, Flange |
958-17060-12-00 |
from US $0.90 |
||
33
|
33
95812-06012-00 Bolt, Flange |
95812-06012-00 |
from US $0.90 |
||
34
|
34
89A-2196G-00-00
Bracket 4
|
89A-2196G-00-00 |
— | ||
35
|
35
90267-48053-00 Rivet, Blind |
90267-48053-00 |
from US $1.80 |
||
36
|
36
89A-2198G-01-00
Cover 2
|
89A-2198G-01-00 |
— | ||
replacement | |||||
36
|
36
89A-2198G-10-00
Cover 2
|
89A-2198G-10-00 |
— | ||
37
|
37
82M-21965-00-00
Patch 5
|
82M-21965-00-00 |
— | ||
38
|
38
88R-21965-00-00
Patch 5
|
88R-21965-00-00 |
— | ||
39
|
39
82M-21966-00-00
Patch 6
|
82M-21966-00-00 |
— | ||
40
|
40
89A-2196F-00-00 Bracket 3 |
89A-2196F-00-00 |
US $26.33 |
||
41
|
41
97002-05012-00 Bolt |
97002-05012-00 |
from US $1.50 |
||
replacement | |||||
41
|
41
97017-05012-00 Bolt |
97017-05012-00 |
from US $1.05 |
||
42
|
42
89A-2196A-01-00
Frame Under 1
|
89A-2196A-01-00 |
— | ||
43
|
43
90267-48141-00 Rivet, Blind (4.8X18.6 Black) |
90267-48141-00 |
from US $1.05 |
||
replacement | |||||
43
|
43
90267-48018-00 Rivet, Blind (4.8X18.6 Black) |
90267-48018-00 |
from US $1.05 |
||
44
|
44
89A-77214-00-00 Trim, Lower |
89A-77214-00-00 |
from US $0.67 |
||
45
|
45
89A-77151-00-00 Pad 1 |
89A-77151-00-00 |
US $42.23 |
||
46
|
46
89A-77152-00-00
Pad 2
|
89A-77152-00-00 |
— | ||
47
|
47
90159-06056-00 Screw, With Washer |
90159-06056-00 |
from US $1.65 |
||
replacement | |||||
47
|
47
901-59068-47-00 Screw, With Washer |
901-59068-47-00 |
from US $0.46 |
||
48
|
48
957-01065-00-00
Nut, Flange(34M)
|
957-01065-00-00 |
— | ||
replacement | |||||
48
|
48
95780-06500-00 Nut, Flange |
95780-06500-00 |
from US $0.90 |
||
49
|
49
90387-06737-00 Collar |
90387-06737-00 |
from US $1.65 |
||
50
|
50
902-01043-25-00
Washer, Plate
|
902-01043-25-00 |
— | ||
replacements | |||||
50
|
50
90201-04027-00 Washer, Plate |
90201-04027-00 |
from US $1.20 |
||
50
|
50
902-01044-R6-00
Washer, Plate (90201-04325-00 )
|
902-01044-R6-00 |
— | ||
51
|
51
90267-48141-00 Rivet, Blind (4.8X18.6 Black) |
90267-48141-00 |
from US $1.05 |
||
replacement | |||||
51
|
51
90267-48018-00 Rivet, Blind (4.8X18.6 Black) |
90267-48018-00 |
from US $1.05 |
