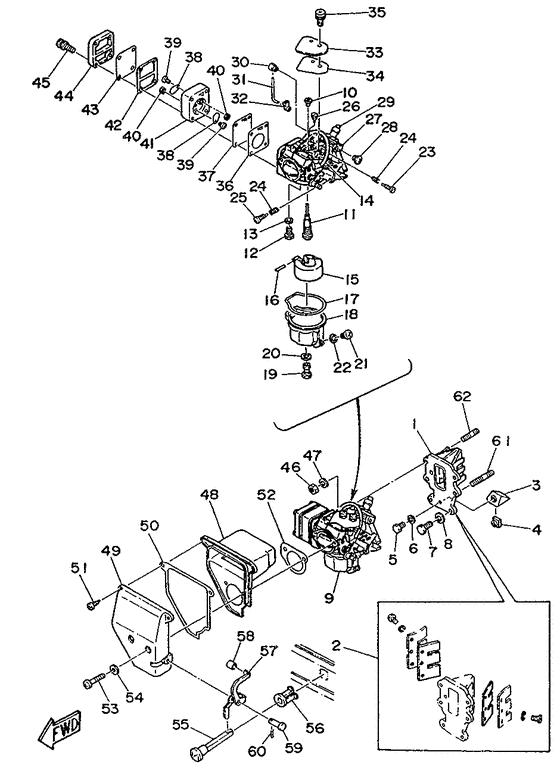

Intake Diagram Yamaha 15 EHS/L
- Year
- 1995
- Model
- 15D
- Model code
- 6E8
- Year
- 1995
- Stroke (2-stroke or 4-stroke)
- 2 stroke
- Power
- 15
- Sales region
- Europe (General) (999)
- Colour
- Dark Bluish Gray Metallic 2 (DBNM2; 004D)
Difficulties in parts search?
Difficulties in parts search?
Description | OEM Part # | Price | |||
---|---|---|---|---|---|
01
|
01
6E7-13610-01-00
Reed Valve Assy
Ur 9.9d |
6E7-13610-01-00 |
— | ||
01
|
01
6E8-13610-01-00 Reed Valve AssemblyUr 15d |
6E8-13610-01-00 |
US $123.29 |
||
02
|
02
682-W0004-00-00 Reed Set |
682-W0004-00-00 |
from US $17.14 |
||
03
|
03
6E7-13625-00-00
Spacer, Reed Valve
|
6E7-13625-00-00 |
— | ||
04
|
04
6E7-13588-01-00
Nut
|
6E7-13588-01-00 |
— | ||
05
|
05
970-13060-12-00
Bolt
|
970-13060-12-00 |
— | ||
replacement | |||||
05
|
05
970-80060-12-00 Bolt |
970-80060-12-00 |
from US $1.94 |
||
06
|
06
929-90066-00-00 Washer, Plain (646) |
929-90066-00-00 |
from US $0.90 |
||
07
|
07
97095-06016-00 Bolt |
97095-06016-00 |
from US $1.13 |
||
replacement | |||||
07
|
07
97D95-06016-00 Bolt, Hexagon Deep Recess |
97D95-06016-00 |
from US $1.28 |
||
08
|
08
929-90066-00-00 Washer, Plain (646) |
929-90066-00-00 |
from US $0.90 |
||
09
|
09
6E7-14301-04-00
Carburetor Assy 1
Ur 9.9d |
6E7-14301-04-00 |
— | ||
09
|
09
6E7-14301-05-00
Carburetor Assy 1
Ur 15d |
6E7-14301-05-00 |
— | ||
10
|
10
6E7-14342-28-00 Jet, Pilot (# 56)Ur 15d |
6E7-14342-28-00 |
from US $10.28 |
||
10
|
10
6E7-14342-29-00
Jet, Pilot (# 58)
Ur 9.9d |
6E7-14342-29-00 |
— | ||
11
|
11
6E7-14341-00-00
Nozzle, Main
Ur 9.9d |
6E7-14341-00-00 |
— | ||
11
|
11
6E8-14341-00-00 Nozzle, MainUr 15d |
6E8-14341-00-00 |
US $27.53 |
||
12
|
12
61J-14390-00-00 Needle Valve AssemblyUr 15d |
61J-14390-00-00 |
US $25.73 |
||
12
|
12
6E8-14390-12-00 Needle Valve AssemblyUr 9.9d |
6E8-14390-12-00 |
US $24.24 |
||
13
|
13
367-14195-00-00 Washer, Needle Valve |
367-14195-00-00 |
from US $2.40 |
||
14
|
14
367-14396-00-00 Pipe |
367-14396-00-00 |
from US $5.09 |
||
15
|
15
6E7-14385-00-00 Float |
6E7-14385-00-00 |
US $24.24 |
||
16
|
16
647-14386-10-00 Pin, Float |
647-14386-10-00 |
from US $2.12 |
||
17
|
17
677-14384-01-00 Gasket, Float Chamber |
677-14384-01-00 |
US $7.18 |
||
18
|
18
6E7-14381-00-00 Body, Float Chamber |
6E7-14381-00-00 |
US $20.50 |
||
19
|
19
677-14343-52-00 Jet, Main (#104)Jet, main (104)(9.9d model) Ur 9.9d))) |
677-14343-52-00 |
US $9.85 |
||
19
|
19
677-14343-68-00 Jet, Main (#136)Ur 15d |
677-14343-68-00 |
from US $7.54 |
||
20
|
20
1J2-14398-00-00 Gasket |
1J2-14398-00-00 |
from US $2.06 |
||
21
|
21
97890-04005-00 Screw, Pan Head |
97890-04005-00 |
US $3.29 |
||
22
|
22
655-14398-00-00 Gasket |
655-14398-00-00 |
US $2.99 |
||
23
|
23
647-14323-00-00 Screw, Air Adjusting |
647-14323-00-00 |
from US $3.62 |
||
24
|
24
646-14212-01-00 Spring, Pilot Adjusting |
646-14212-01-00 |
US $3.59 |
||
25
|
25
664-14321-01-00 Screw, Throttle |
664-14321-01-00 |
US $5.39 |
||
26
|
26
647-14326-00-00 Screw, Guide |
647-14326-00-00 |
US $3.29 |
||
27
|
27
682-41210-00-00 Accel Arm Assembly |
682-41210-00-00 |
US $31.42 |
||
28
|
28
677-14327-01-00 Screw |
677-14327-01-00 |
US $2.99 |
||
29
|
29
682-41291-00-00 Bushing |
682-41291-00-00 |
US $6.58 |
||
30
|
30
677-41226-00-00 End, Throttle Lever |
677-41226-00-00 |
US $7.03 |
||
31
|
31
682-41219-00-00
Rod
|
682-41219-00-00 |
— | ||
32
|
32
661-41262-02-00 Joint, Choke Lever |
661-41262-02-00 |
from US $7.18 |
||
33
|
33
6E7-14157-00-00
Cover, Mixing
|
6E7-14157-00-00 |
— | ||
34
|
34
6E7-14227-00-00 Gasket |
6E7-14227-00-00 |
US $8.08 |
||
35
|
35
97980-04108-00 Screw, With Washer |
97980-04108-00 |
from US $2.09 |
||
36
|
36
677-24434-02-00 Gasket, Body |
677-24434-02-00 |
US $12.57 |
||
37
|
37
677-24411-02-00 Diaphragm |
677-24411-02-00 |
US $24.24 |
||
38
|
38
6A0-24421-01-00 Valve,check |
6A0-24421-01-00 |
US $15.86 |
||
replacement | |||||
38
|
38
62Y-24421-01-00 Valve, Check |
62Y-24421-01-00 |
from US $9.26 |
||
39
|
39
6E7-14325-00-00 Screw, Pan Head |
6E7-14325-00-00 |
US $2.24 |
||
40
|
40
95380-03600-00 Nut |
95380-03600-00 |
from US $1.26 |
||
41
|
41
682-24412-00-00 Body 1 |
682-24412-00-00 |
from US $18.16 |
||
42
|
42
677-24435-02-00 Gasket, Body 2 |
677-24435-02-00 |
US $9.28 |
||
43
|
43
677-24471-01-00 Diaphragm |
677-24471-01-00 |
US $19.75 |
||
44
|
44
677-24413-01-00 Body 2 |
677-24413-01-00 |
US $18.10 |
||
45
|
45
677-24444-01-00 Screw |
677-24444-01-00 |
from US $3.38 |
||
replacement | |||||
45
|
45
677-24444-09-00 Screw |
677-24444-09-00 |
from US $2.94 |
||
46
|
46
953-80067-00-00
Nut
|
953-80067-00-00 |
— | ||
replacement | |||||
46
|
46
9538R-06700-00 Nut |
9538R-06700-00 |
from US $1.43 |
||
47
|
47
929-90066-00-00 Washer, Plain (646) |
929-90066-00-00 |
from US $0.90 |
||
48
|
48
682-14417-02-00 Cover 1 |
682-14417-02-00 |
US $17.33 |
||
49
|
49
682-14418-01-00
Cover 2
|
682-14418-01-00 |
— | ||
50
|
50
682-14416-A0-00 Gasket, Air Cleaner |
682-14416-A0-00 |
US $4.41 |
||
51
|
51
97780-50514-00 Screw, Tapping |
97780-50514-00 |
US $1.80 |
||
52
|
52
682-14483-A0-00 Gasket |
682-14483-A0-00 |
US $4.19 |
||
53
|
53
98580-05530-00 Screw, Pan Head |
98580-05530-00 |
from US $2.09 |
||
54
|
54
92990-05600-00 Washer, Plate |
92990-05600-00 |
from US $0.90 |
||
55
|
55
682-41271-00-00 Knob, Choke |
682-41271-00-00 |
US $4.49 |
||
replacement | |||||
55
|
55
682-41271-01-00 Knob, Choke |
682-41271-01-00 |
from US $3.67 |
||
56
|
56
682-41273-00-00 Grommet |
682-41273-00-00 |
US $5.29 |
||
57
|
57
682-41252-01-00
Lever, Choke 1
|
682-41252-01-00 |
— | ||
58
|
58
682-41267-00-00
Bushing, Joint
|
682-41267-00-00 |
— | ||
59
|
59
682-41263-00-00 Pin, Chokelever |
682-41263-00-00 |
US $4.84 |
||
60
|
60
90468-10005-00 Clip |
90468-10005-00 |
US $3.14 |
||
61
|
61
90116-06130-00 Bolt, Stud |
90116-06130-00 |
from US $3.29 |
||
62
|
62
90116-06M04-00 Bolt, Stud |
90116-06M04-00 |
from US $3.59 |
