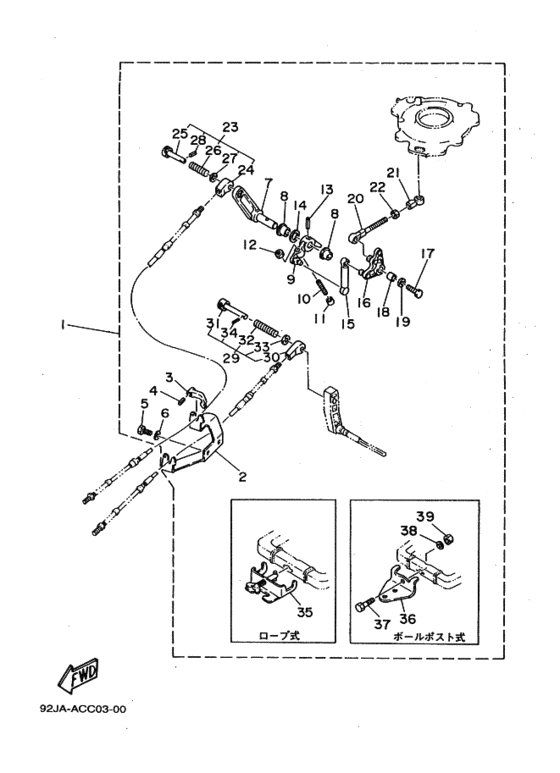

ﾘﾓｺﾝｱﾀﾂﾁﾒﾝﾄ 2 (9.9D/15Dﾓﾃﾞﾙ) Diagram Yamaha 15 WHS/L
- Year
- 1993
- Model
- 15D
- Model code
- 6E8
- Year
- 1993
- Stroke (2-stroke or 4-stroke)
- 2 stroke
- Power
- 15
- Sales region
- Japan (010)
- Colour
- Metallic Marine Silver (MMS; 00EK)
Difficulties in parts search?
Difficulties in parts search?
| Description | OEM Part # | Price | |||
|---|---|---|---|---|---|
|
1
|
1
682-48501-01-00
Remote Cont. Attachment Assy
アタツチメントアセンブリ ; ロープタイプ; ＵＲ ＊１ |
682-48501-01-00 |
— | ||
|
1
|
1
682-48501-11-00
Remote Cont. Attachment Assy
アタツチメントアセンブリ ; ボールポストタイプ; ＵＲ ＊２ |
682-48501-11-00 |
— | ||
|
2
|
2
682-48531-51-00
Bracket, Remote Control
．ブラケツト，リモートコントロール １; |
682-48531-51-00 |
— | ||
|
3
|
3
682-48538-50-00 Clamp, Cable 1．クランプ，ケーブル; |
682-48538-50-00 |
from US $5.67 |
||
|
4
|
4
91690-30012-00 Pin, Spring．ピン，スプリング; |
91690-30012-00 |
from US $2.69 |
||
|
5
|
5
973-95060-16-00
Bolt, Hex
．ボルト; |
973-95060-16-00 |
— | ||
| replacements | |||||
|
5
|
5
97095-06016-00 Bolt．ボルト; |
97095-06016-00 |
from US $1.28 |
||
|
5
|
5
97D95-06016-00 Bolt, Hexagon Deep Recess．ボルト; |
97D95-06016-00 |
from US $1.28 |
||
|
6
|
6
929-90066-00-00 Washer, Plain (646)．ワツシヤ，プレート; |
929-90066-00-00 |
from US $1.07 |
||
|
7
|
7
682-41631-50-94 Lever, Magneto Control 1．レバー，マグネツトコントロール １; |
682-41631-50-94 |
US $44.32 |
||
|
8
|
8
90386-10009-00 Bush．ブツシング; |
90386-10009-00 |
from US $4.11 |
||
|
9
|
9
682-41632-50-94
Lever, Magneto Control 2
．レバー，マグネツトコントロール ２; |
682-41632-50-94 |
— | ||
| replacement | |||||
|
9
|
9
682-41632-50-00
Lever, Magneto Control
．レバー，マグネツトコントロール ２; |
682-41632-50-00 |
— | ||
|
10
|
10
90113-06M01-00
Bolt
．ボルト; |
90113-06M01-00 |
— | ||
|
11
|
11
663-44194-00-00 Cap．キヤツプ; |
663-44194-00-00 |
from US $6.94 |
||
|
12
|
12
953-80067-00-00 Nut．ナツト; |
953-80067-00-00 |
from US $1.34 |
||
| replacement | |||||
|
12
|
12
9538R-06700-00 Nut．ナツト; |
9538R-06700-00 |
from US $1.42 |
||
|
13
|
13
91690-40018-00 Pin, Spring．ピン，スプリング; |
91690-40018-00 |
from US $1.56 |
||
|
14
|
14
90202-10024-00 Washer, Plate．ワツシヤ; |
90202-10024-00 |
from US $3.26 |
||
|
15
|
15
682-41238-51-00
Joint, Link 1
．ジヨイント，リンク １; |
682-41238-51-00 |
— | ||
|
16
|
16
682-41633-00-94
Lever, Magneto Control 3
．レバー，マグネツトコントロール ３; |
682-41633-00-94 |
— | ||
| replacement | |||||
|
16
|
16
682-41633-00-00
Lever, Magneto Control
．レバー，マグネツトコントロール ３; |
682-41633-00-00 |
— | ||
|
17
|
17
97313-06020-00 Bolt, Hexagon．ボルト; |
97313-06020-00 |
US $1.56 |
||
| replacement | |||||
|
17
|
17
970-80060-20-00 Bolt．ボルト; |
970-80060-20-00 |
from US $1.56 |
||
|
18
|
18
90387-06M02-00 Collar．カラー; |
90387-06M02-00 |
from US $5.81 |
||
|
19
|
19
903-87062-98-00
Collar
．カラー; |
903-87062-98-00 |
— | ||
|
20
|
20
682-41237-50-00 Joint, Link．ジヨイント，リンク ２; |
682-41237-50-00 |
from US $4.96 |
||
|
21
|
21
682-41237-00-00 Joint, Link 2．ジヨイント，リンク ２; |
682-41237-00-00 |
from US $1.66 |
||
|
22
|
22
95380-05700-00 Nut．ナツト; |
95380-05700-00 |
from US $1.98 |
||
|
23
|
23
682-48340-50-00 Cable End Assy (Throttle)．ケーブルエンドアセンブリ ; スロツトル |
682-48340-50-00 |
from US $50.11 |
||
|
24
|
24
682-48344-50-00
Cable End, Remote Control 1
．．ケーブルエンド，リモートコントロール １; |
682-48344-50-00 |
— | ||
|
25
|
25
617-48361-91-00 Hook, Cable．．フツク，ケーブル; |
617-48361-91-00 |
from US $21.96 |
||
|
26
|
26
90501-10264-00 Spring, Compression．．スプリング; |
90501-10264-00 |
from US $1.70 |
||
|
27
|
27
92990-08600-00 Washer, Plate．．ワツシヤ，プレート; |
92990-08600-00 |
from US $1.34 |
||
|
28
|
28
91690-30012-00 Pin, Spring．．ピン，スプリング; |
91690-30012-00 |
from US $2.69 |
||
|
29
|
29
682-48330-50-00 Cable End Assy (Shift)．ケーブルエンドアセンブリ ; シフト |
682-48330-50-00 |
from US $50.11 |
||
|
30
|
30
682-48346-50-00
Cable End, Remote Control 3
．．ケーブルエンド，リモートコントロール ３; |
682-48346-50-00 |
— | ||
|
31
|
31
617-48331-91-00 Hook, Cable．．フツク，ケーブル; |
617-48331-91-00 |
from US $22.10 |
||
|
32
|
32
90501-10071-00 Spring, Compression．．スプリング; |
90501-10071-00 |
from US $2.55 |
||
|
33
|
33
92990-08600-00 Washer, Plate．．ワツシヤ，プレート; |
92990-08600-00 |
from US $1.34 |
||
|
34
|
34
91690-30012-00 Pin, Spring．．ピン，スプリング; |
91690-30012-00 |
from US $2.69 |
||
|
35
|
35
700-48510-12-00 Steering Hook Assy．ステアリングフツクアセンブリ; ロープタイプ |
700-48510-12-00 |
from US $43.38 |
||
|
36
|
36
676-48511-10-00 Hook, Steering．フツク，ステアリング; ボールポストタイプ |
676-48511-10-00 |
from US $22.18 |
||
|
37
|
37
97375-10040-00 Bolt．ボルト; ボールポストタイプ |
97375-10040-00 |
from US $3.40 |
||
| replacements | |||||
|
37
|
37
970-75100-40-00 Bolt．ボルト; ボールポストタイプ |
970-75100-40-00 |
from US $3.14 |
||
|
37
|
37
97D-75100-40-00 BOLT HEXAGON DEEP RECESS．ボルト; ボールポストタイプ |
97D-75100-40-00 |
from US $3.40 |
||
|
38
|
38
929-90106-00-00 Washer, Plate．ワツシヤ，プレート; ボールポストタイプ |
929-90106-00-00 |
from US $1.07 |
||
|
39
|
39
901-85100-51-00
Nut, Self-Locking
．ナツト，セルフロツキング; ボールポストタイプ |
901-85100-51-00 |
— | ||
| replacement | |||||
|
39
|
39
90185-10027-00 Nut, Self-Locking．ナツト，セルフロツキング; ボールポストタイプ |
90185-10027-00 |
from US $1.42 |
||
