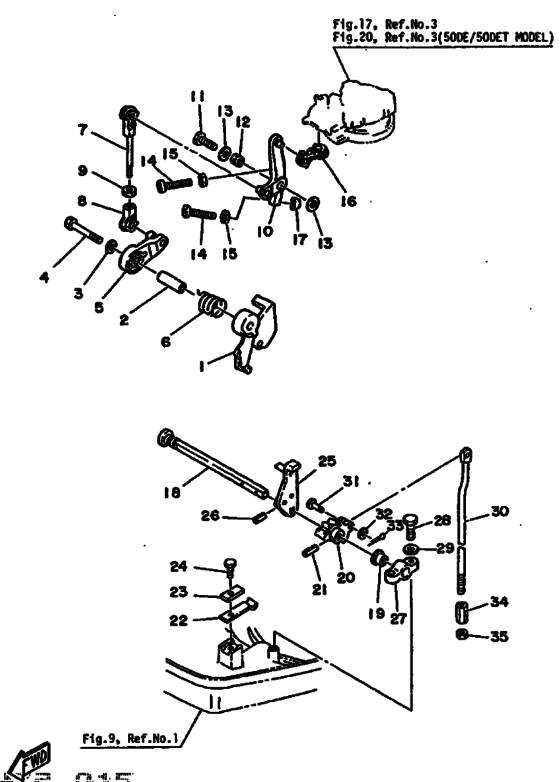

Control Diagram Yamaha 50 EMTOS/L
- Year
- 1985
- Model
- 50D
- Model code
- 6H5
- Year
- 1985
- Stroke (2-stroke or 4-stroke)
- 2 stroke
- Power
- 50
- Sales region
- Europe (999)
- Colour
- Metallic Marine Blue (MMB; 00EJ)
Difficulties in parts search?
Difficulties in parts search?
Description | OEM Part # | Price | |||
---|---|---|---|---|---|
1
|
1
6H4-41213-12-00
Cam, Accel
UR |
6H4-41213-12-00 |
— | ||
1
|
1
6H4-41213-02-00
Cam, Accel. (K)
UR (NOT SHOWN) |
6H4-41213-02-00 |
— | ||
2
|
2
90387-06M63-00
Collar
|
90387-06M63-00 |
— | ||
3
|
3
903-87062-98-00
Collar
|
903-87062-98-00 |
— | ||
4
|
4
97313-06040-00 Bolt (682) |
97313-06040-00 |
from US $1.13 |
||
replacement | |||||
4
|
4
97095-06040-00 Bolt |
97095-06040-00 |
from US $1.13 |
||
5
|
5
6H4-41632-00-00 Lever, Magneto Control 2 |
6H4-41632-00-00 |
US $10.72 |
||
6
|
6
905-0826M-20-00
Spring, Torsion
|
905-0826M-20-00 |
— | ||
7
|
7
6H4-41636-00-00 Rod, Mag.control |
6H4-41636-00-00 |
US $5.44 |
||
replacement | |||||
7
|
7
6H4-41636-01-00 Rod, Magneto Control |
6H4-41636-01-00 |
US $5.44 |
||
8
|
8
662-41237-01-00 Joint, Link |
662-41237-01-00 |
US $6.28 |
||
replacement | |||||
8
|
8
6H1-41237-00-00 Joint, Link |
6H1-41237-00-00 |
from US $6.28 |
||
9
|
9
95303-05600-00 Nut |
95303-05600-00 |
from US $1.43 |
||
replacement | |||||
9
|
9
95380-05600-00 Nut |
95380-05600-00 |
from US $1.43 |
||
10
|
10
6H4-41631-00-00
Lever, Magneto Control
|
6H4-41631-00-00 |
— | ||
replacement | |||||
10
|
10
6H4-41631-01-00 Lever, Magneto Contrl 2 |
6H4-41631-01-00 |
US $13.22 |
||
11
|
11
97313-06025-00 Bolt |
97313-06025-00 |
US $1.20 |
||
replacement | |||||
11
|
11
90101-06M27-00 Bolt |
90101-06M27-00 |
US $0.88 |
||
12
|
12
90387-06M02-00 Collar |
90387-06M02-00 |
US $5.39 |
||
13
|
13
903-87062-98-00
Collar
|
903-87062-98-00 |
— | ||
14
|
14
90157-06M00-00 Screw, Pan Head |
90157-06M00-00 |
US $2.39 |
||
replacement | |||||
14
|
14
90157-06M13-00 Screw, Pan Head |
90157-06M13-00 |
US $2.39 |
||
15
|
15
953-03066-00-00
Nut, Hexagon
|
953-03066-00-00 |
— | ||
replacement | |||||
15
|
15
95380-06600-00 Nut, Hexagon |
95380-06600-00 |
from US $0.90 |
||
16
|
16
6H3-41238-00-00 Joint, Link |
6H3-41238-00-00 |
US $6.88 |
||
17
|
17
688-44194-00-00 Cap |
688-44194-00-00 |
US $5.39 |
||
18
|
18
6H4-44111-10-00
Handle, Gear Shift
|
6H4-44111-10-00 |
— | ||
19
|
19
682-44132-00-00 Bushing |
682-44132-00-00 |
US $6.28 |
||
20
|
20
6H4-44121-01-00
Lever, Shift Rod
|
6H4-44121-01-00 |
— | ||
replacement | |||||
20
|
20
6H4-44121-02-00
Lever, Shift Rod
|
6H4-44121-02-00 |
— | ||
21
|
21
91690-30318-00 Goupille, Elastique |
91690-30318-00 |
US $2.39 |
||
replacement | |||||
21
|
21
90254-03M04-00 Pin, Spring |
90254-03M04-00 |
US $2.39 |
||
22
|
22
6H4-44116-00-00
Spring
|
6H4-44116-00-00 |
— | ||
23
|
23
682-44117-00-00 Bracket |
682-44117-00-00 |
US $3.52 |
||
24
|
24
973-13060-16-00
Bolt, Hexagon
|
973-13060-16-00 |
— | ||
replacements | |||||
24
|
24
97095-06016-00 Bolt |
97095-06016-00 |
from US $1.13 |
||
24
|
24
97D95-06016-00 Bolt, Hexagon Deep Recess |
97D95-06016-00 |
from US $1.28 |
||
25
|
25
6H4-44125-01-00 Lever, Shift Rod |
6H4-44125-01-00 |
US $9.45 |
||
26
|
26
91690-30316-00 Pin, Spring |
91690-30316-00 |
US $2.39 |
||
replacement | |||||
26
|
26
90254-03M03-00 Pin, Spring |
90254-03M03-00 |
US $2.39 |
||
27
|
27
6F5-41662-00-00 Bracket 2 |
6F5-41662-00-00 |
from US $18.52 |
||
28
|
28
97313-06020-00 Bolt, Hexagon |
97313-06020-00 |
US $1.50 |
||
replacement | |||||
28
|
28
970-80060-20-00 Bolt |
970-80060-20-00 |
US $1.50 |
||
29
|
29
929-03066-00-00
Washer, Plate
|
929-03066-00-00 |
— | ||
replacement | |||||
29
|
29
929-90066-00-00 Washer, Plain (646) |
929-90066-00-00 |
from US $0.90 |
||
30
|
30
6H4-44143-00-00
Rod, Shift
|
6H4-44143-00-00 |
— | ||
31
|
31
91790-05020-00 Pin, Clevis |
91790-05020-00 |
US $2.64 |
||
32
|
32
92990-05600-00 Washer, Plate |
92990-05600-00 |
from US $0.90 |
||
33
|
33
91490-16010-00 Pin. Cotter |
91490-16010-00 |
from US $2.69 |
||
34
|
34
648-44146-00-00 Connector, Shift Rod 2 |
648-44146-00-00 |
from US $7.90 |
||
35
|
35
90170-07021-00 Nut |
90170-07021-00 |
from US $1.22 |
